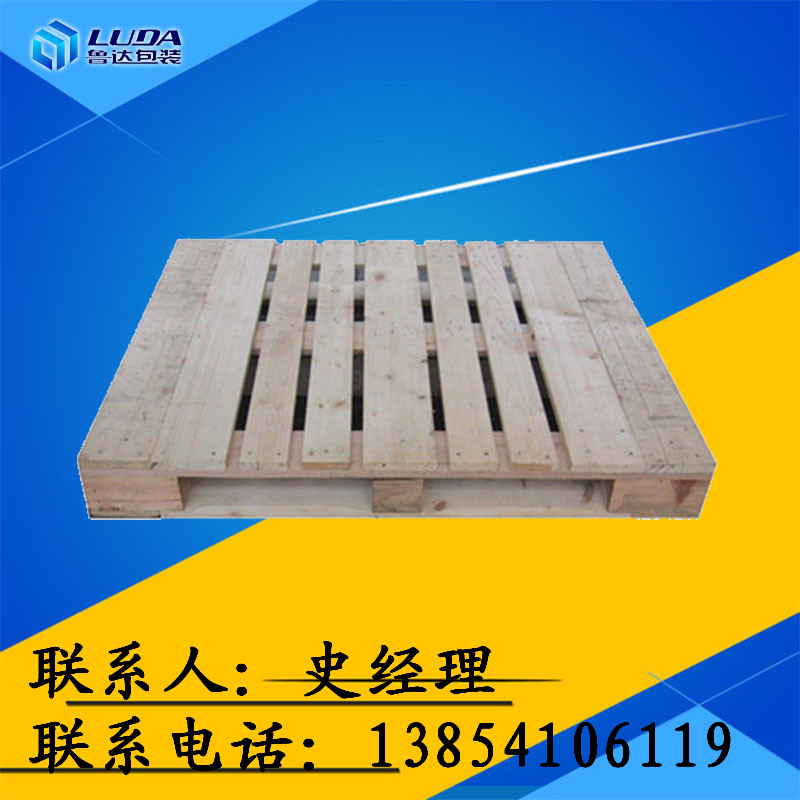

国家标准的木托盘尺寸
2017/5/24 11:09:51
本标准规定了用木、塑或钢等材料构成的单层和双层单面使用的联运通用平托盘的外部尺寸以及与搬运车、叉车和其他装卸设备的相关尺寸。本标准适用于公路、铁路、水路和航空联运的通用平托盘。
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB3716—83托盘名词术语
3.定义
本标准采用下列定义。
GB3716所列各项定义均适用于本标准。
4.尺寸
4.1平面尺寸
4.1.1公称外廓尺寸
托盘平面公称外廓尺寸为：1200mm×1000mm、l200mm×800mm、1140mm×1140mm、l219mm×1016mm。
4.1.2公称外廓尺寸的公差
平面公称外廓尺寸的公差为0～一6mm1)。
4.2叉孔的竖向尺寸
4.2.1除叉孔高度不小于95mm的自由叉孔托盘外．托盘的叉孔高度应不小于98mm。见附录A（提示的附录）图A1。
4.2.2托盘凹槽顶面到地面的距离应不小于55mm；到其本身纵梁底的距离不应超过45mm。见附录A图A2。
1）为了满足所规定的公差，有些材料由于收缩的缘故．在制造时需要有一个正公差。这种托盘的制造公差为±3mm。
4.2.3部分四向进叉托盘及自由叉孔的双面托盘，从顶铺板最低部件的下边至地面的距离应不超过127mm；四周有基底的托盘，该尺寸应不超过156mm，见附录A图A3。
注：4.2.1、4.2.2、4.2.3所规定的尺寸适用于由平均含水量为(20±2)％的吸湿性材料所构成的托盘。
4.3叉孔及开口的水平尺寸
4.3.1双向及四向进叉托盘叉孔及开口的水平尺寸见图1和表1；部分四向进叉托盘叉孔及开口的水平尺寸见图2和表2。
4.4底铺板构件尺寸
为了便于托盘运输车的叉轮插入，托盘底铺板构件的厚度应不超过28mm。若厚度超过了10mm，应按下列要求在底铺板构件顶面每一侧边的前后加倒角；
a)倒角斜面与水平面之间夹角应为400±50；
b)倒角的竖向高度不应超过：
——15mm(木材)
——lomm(其他材料)。
4.5带翼托盘的翼宽尺寸
翼的宽度应不小于65mm。
4.6底铺板的支承面
托盘底铺板的支承面应不小于托盘平面尺寸的35％。
4.7托盘的方正度
制造时，托盘平面两对角线长度之差应不超过13mm。
